Подшипники FAG — бренд Schaeffler

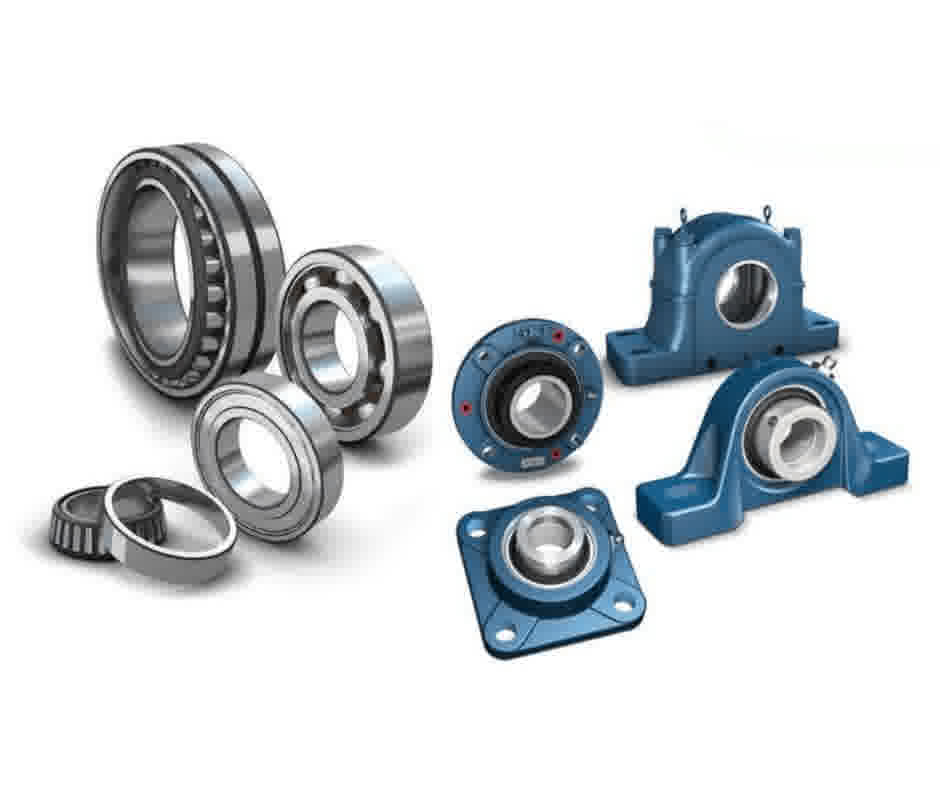

AgroCat подбирает и поставляет подшипники FAG для тракторов, комбайнов и навесных орудий: шариковые радиальные, конические, цилиндрические и сферические роликовые, вставные шарикоподшипники и корпусные узлы. Подбор — по обозначению, каталожному номеру техники или размерам. Открыть каталог FAG или перейти к таблице размеров.
История бренда
В 1883 году Фридрих Фишер в Швайнфурте (Германия) создал шарошлифовальную машину, которая впервые позволила шлифовать закалённые стальные шарики большими партиями с точной сферической формой. Компания Fischer — FAG — стала одним из основателей отрасли подшипников качения. В 2001 году Schaeffler приобрела FAG Kugelfischer; по данным Schaeffler, группа стала вторым по величине производителем подшипников качения в мире. Подшипники Schaeffler выпускаются под брендами FAG и INA.
Качество X-life
X-life — знак качества Schaeffler для особо высокопроизводительных изделий FAG и INA. По описанию производителя, повышение характеристик достигается современными технологиями изготовления и улучшенной внутренней конструкцией. Поверхности и контактные зоны получаются более качественными и однородными, поэтому нагрузка внутри подшипника распределяется лучше. Практический смысл:
- при той же нагрузке и габаритах — больше расчётный ресурс и дольше интервалы обслуживания;
- при тех же габаритах и ресурсе — выше допустимая нагрузка;
- при том же ресурсе и нагрузке — можно применить более компактный и лёгкий узел.
Конкретный прирост грузоподъёмности различается по типам и указан в карточках изделий каталога medias.
Подшипники Schaeffler для сельхозтехники
Schaeffler выделяет для сельхозмашиностроения подшипники и подшипниковые узлы, вставные шарикоподшипники и корпусные узлы, конические роликоподшипники, игольчатые подшипники и опорные ролики, а также покрытие Corrotect для защиты от коррозии. По описанию производителя, подшипники INA и FAG для сельхозтехники нечувствительны к постоянной вибрации и ударам, надёжно работают в любую погоду и во многих узлах требуют мало обслуживания или не требуют его вовсе.
Узлы, которые Schaeffler называет в сельхозтехнике: диски плугов и сеялок, опорные колёса, вариаторы, соломотрясы, элеваторы зерноуборочных комбайнов, ВОМ, редукторы измельчителей, планетарные редукторы, подрессоренные передние мосты, ремённые приводы (см. ремни), водяные насосы, вентиляторы, сцепления.
Размеры типовых подшипников FAG
Данные — из карточек каталога Schaeffler medias. Некоторые обозначения в medias указаны с индексом варианта «>V», он в таблице не показан.
| Обозначение FAG | Тип / исполнение | d, мм | D, мм | B или T, мм |
|---|---|---|---|---|
| 6204-C-2HRS | Шариковый радиальный, поколение C, уплотнения | 20 | 47 | 14 |
| 6205-C-2HRS-C3 | То же, зазор C3 | 25 | 52 | 15 |
| 6208 | Шариковый радиальный, открытый | 40 | 80 | 18 |
| 6306-2RSR | Шариковый радиальный, уплотнения | 30 | 72 | 19 |
| NJ208-E-XL-TVP2 | Цилиндрический роликовый, тип NJ, X-life | 40 | 80 | 18 |
| 22212-E1-XL-K | Сферический роликовый, коническое отверстие 1:12, X-life | 60 | 110 | 28 |
| 32207-XL | Конический роликовый серии 322, X-life | 35 | 72 | T 24,25 (B 23, C 19) |
| 32211-A | Конический роликовый серии 322 | 55 | 100 | T 26,75 (B 25, C 21) |
| BE40-XL | Вставной шарикоподшипник, цилиндрическое наружное кольцо | 40 | 90 | наружное кольцо 25 |
| PHUSE40-XL | Натяжной корпусной узел с эксцентриковым кольцом | 40 | — | — |
Главные размеры конических подшипников серии 322 — по DIN 720, сферических 222 — по DIN 635-2. Размеры по ISO одинаковы у всех производителей, поэтому FAG 6208 и SKF 6208 совпадают по посадке (40×80×18 мм).
Расшифровка обозначений FAG
| Элемент обозначения | Значение |
|---|---|
| -2RSR, -2HRS | уплотнения с двух сторон (в описании medias — «seals») |
| -C (6204-C-2HRS) | поколение C шариковых радиальных подшипников FAG |
| -XL | исполнение в качестве X-life |
| -K | коническое отверстие, конусность 1:12 |
| -C3 | радиальный внутренний зазор больше нормального (CN) |
| NJ | цилиндрический подшипник: два борта на наружном кольце, один на внутреннем; частично фиксирующая опора |
Другие бренды подшипников: SKF, INA, KOYO, Timken, NSK, NTN. Общий подбор по размерам и узлам — на странице «Подшипники для сельхозтехники».
Частые вопросы
Что означает X-life у подшипников FAG?
По определению Schaeffler, X-life — знак качества для особо высокопроизводительных изделий брендов INA и FAG. У них выше базовая динамическая грузоподъёмность, чем у обычных изделий, а значит больше расчётный ресурс. При тех же габаритах и ресурсе подшипник X-life выдерживает большую нагрузку. В обозначении X-life отмечается суффиксом XL.
Как связаны FAG, INA и Schaeffler?
FAG — бренд Schaeffler. В 2001 году Schaeffler приобрела FAG Kugelfischer в Швайнфурте; по данным Schaeffler, с тех пор группа — второй по величине производитель подшипников качения в мире. INA — второй подшипниковый бренд группы, LuK — бренд сцеплений и компонентов привода.
Что означает суффикс K в обозначении FAG 22212-E1-XL-K?
K — коническое отверстие с конусностью 1:12. Такой подшипник монтируется на вал через закрепительную или стяжную втулку. Размеры 22212-E1-XL-K по каталогу medias — 60×110×28 мм.
Подходит ли FAG 6205 вместо SKF 6205?
По главным размерам — да: 25×52×15 мм у обоих, это размеры по ISO 15. Но суффиксы исполнения (уплотнения 2HRS/2RSR у FAG и 2RS1/2RSH у SKF, зазор, сепаратор) нужно сверить по каталогам обоих производителей.
Где у сельхозтехники стоят подшипники FAG и INA?
Schaeffler перечисляет, в частности, почвообрабатывающие машины, сеялки, тракторы, ворошилки, пресс-подборщики, кормоуборочные и зерноуборочные комбайны. Типовые узлы: диски плугов и сеялок, опорные колёса, соломотрясы, элеваторы комбайнов, ВОМ, планетарные редукторы, ремённые приводы, водяные насосы.
Какие данные прислать для подбора подшипника FAG?
Полное обозначение с кольца, включая суффиксы (например, 6205-C-2HRS-C3), или каталожный номер производителя техники. Если маркировка стёрта — размеры d×D×B, тип, наличие уплотнений, модель техники и узел.
Заказ и контакты
Для подбора пришлите обозначение с кольца подшипника или каталожный номер производителя техники, размеры d×D×B при затёртой маркировке, модель техники и узел. Почта: info@agrocat.ru, buyer@agrocat.ru; телефоны: 8 (800) 200-22-86 (федеральный, бесплатно), 8 (812) 409-31-23 (Санкт-Петербург).
