Подшипники для сельхозтехники

Типы подшипников · Подбор по размерам · Маркировки · Бренды и премиум-серии · Подбор по технике · Применяемость по узлам · Как подобрать · Частые вопросы

Ищете подшипники для сельскохозяйственной, строительной или лесной техники? В AgroCat выполним подбор по каталожному номеру, по размерам d×D×B, по кросс-номеру SKF, FAG (Schaeffler), Timken, INA, NSK, NTN, KOYO (JTEKT), IKO, ZKL, Kinex, а также по узлу и по модели техники. Поставляем шариковые, роликовые (конические, сферические, цилиндрические, игольчатые), упорные, ступичные и корпусные подшипники (UC / UCP / UCF / UCFL / UCFC / UCT), а также подшипниковые узлы в сборе на плите (SNL, SYNT) для транспортёров и элеваторов. В ассортименте премиум-серии с увеличенным ресурсом: SKF Explorer, SKF Energy Efficient (E2), FAG X-life, INA X-life, NSK HPS, NTN ULTAGE, KOYO EXSEV — для узлов с тяжёлыми условиями работы: запылённость, вибрация, влажность, ударные нагрузки. Наличие и срок поставки по каждой позиции подтверждаются в коммерческом предложении. Доставка по всей России и в Казахстан транспортными компаниями ПЭК, Деловые Линии, Байкал-Сервис, СДЭК. Юрлицам и КФХ — безналичный расчёт, полный пакет документов (ТОРГ-12, УПД, счёт-фактура), условия оплаты — по договору.

Подшипник качения (роликоподшипник или шарикоподшипник) — критичный элемент узла: от их исправности зависит ресурс редукторов, мостов, коробок передач PowerShift/CVT/IVT, молотильных барабанов, соломотрясов, режущих аппаратов, ступиц колёс, поворотных редукторов, шнеков зерновых бункеров и роторов рабочих органов. Правильный подбор по типу нагрузки (радиальная, осевая, комбинированная), классу зазора (C0/CN стандарт, C3 увеличенный, C4 для высокотемпературных узлов), классу точности по ISO 492 / DIN 620 (P0 / P6 / P5 / P4 / P2), группе шума (Z1/Z2/Z3/Z4), уплотнениям (2RS резиновые контактные, 2Z стальные защитные, 2RZ низкофрикционные, LLU/LLB) и смазке (LGMT2, LGWA2, LGHP2 или заводская) — и правильная посадка на вал и в корпус (натяг, осевая фиксация, стопорное кольцо, закрепительная втулка) обеспечивают штатный ресурс узла. Материал колец — хромистая сталь 100Cr6 (SUJ2, GCr15) или высокопрочная 100CrMnSi6-4 для тяжёлых сельхозусловий. AgroCat поставляет оригинал завода-производителя техники, подшипники ведущих производителей SKF, FAG, Timken под их собственными обозначениями и кросс-аналоги KOYO, NSK, NTN, ZKL, Kinex, IKO, подобранные по размерам, типу и исполнению.

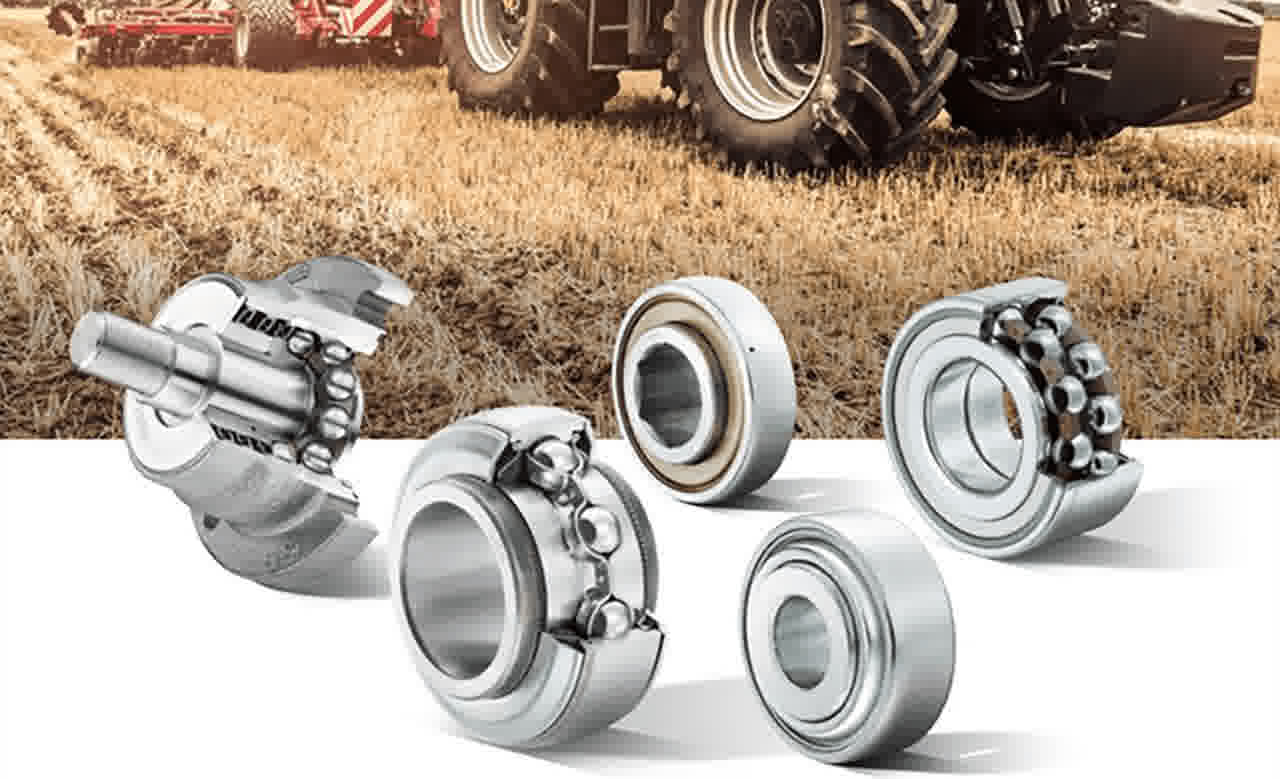

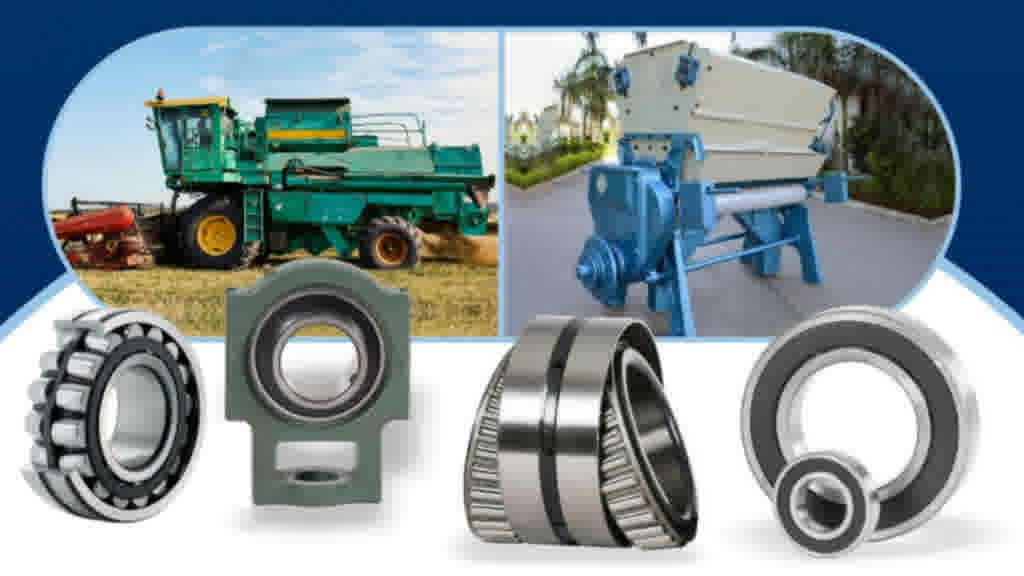

Типы подшипников и их применение

• Шариковые подшипники — радиальные однорядные (серии 6000, 6200, 6300), двухрядные, самоустанавливающиеся (серия 1200, 2200), с уплотнениями (2RS, 2Z). Применяются в узлах со средними нагрузками: электродвигатели, вентиляторы, промежуточные валы.
• Конические роликовые подшипники — серии 30000, 31000, 32000, 33000 (метрические), LM/HM/H (дюймовые). Ступицы колёс, мосты, редукторы, коробки передач. Воспринимают радиальную и осевую нагрузку одновременно.
• Сферические роликовые подшипники — серии 22200, 22300, 23000, 23100 (двухрядные бочкообразные). Тяжёлонагруженные узлы с перекосами: валы соломотряса, вибрационные механизмы, барабаны транспортёров.
• Цилиндрические роликовые подшипники — серии NU, NJ, N, NUP, NN. Большие радиальные нагрузки: редукторы, КПП, мосты, силовые узлы.
• Игольчатые подшипники — серии NA, RNA, HK, BK. Компактные узлы с ограниченным радиальным пространством: карданные валы, качающиеся рычаги, шатуны.
• Упорные подшипники — серии 51000 (шариковые), 29000 (роликовые). Осевые нагрузки: сцепление, поворотные узлы.
• Ступичные подшипники — двухрядные конические в сборе, компактные узлы ступиц для прицепной, транспортной и легковой техники.
• Корпусные подшипники (подшипниковые узлы) — серии UC/UCP/UCF/UCFL/UCFC (у SKF — узлы SY) — подшипник в чугунном или пластиковом корпусе для быстрого монтажа на раме или валу транспортёра, элеватора, шнека. Ключевые узлы кормоуборочных, картофелеуборочных, свеклоуборочных комбайнов, транспортёров и шнеков.

Подбор подшипника по размерам

Основные размеры подшипника — d (внутренний диаметр, посадка на вал), D (наружный диаметр, посадка в корпус) и B (ширина; у конических роликоподшипников — T, монтажная ширина в сборе). Их измеряют штангенциркулем на снятом подшипнике. Для большинства метрических подшипников размеры можно определить и по самому обозначению. Система обозначений ниже приведена по данным SKF, основана на ISO 15 и применяется также FAG, NSK, NTN и другими производителями.

• Первая цифра или буквы — тип подшипника: 6 — шариковый радиальный однорядный, 1 — шариковый самоустанавливающийся, 2 — сферический роликовый, 3 — конический роликовый, 5 — упорный шариковый, 7 — радиально-упорный шариковый, N (NU, NJ, NUP, NN) — цилиндрический роликовый.
• Следующие две цифры — размерная серия по ISO: первая задаёт серию ширины, вторая — серию диаметров. У подшипников 62xx и 63xx при одинаковом d наружный диаметр и ширина разные: 6205 — 25×52×15 мм, 6305 — 25×62×17 мм.
• Последние две цифры — код внутреннего диаметра: код, умноженный на 5, даёт d в миллиметрах (6208 → 08 × 5 = 40 мм). Исключения: 00 = 10 мм, 01 = 12 мм, 02 = 15 мм, 03 = 17 мм. Диаметры меньше 10 мм и от 500 мм, а также 22, 28 и 32 мм указываются в миллиметрах через дробь: 62/22 — d = 22 мм.
• Нестандартный или дюймовый диаметр отверстия указывается через дробь в миллиметрах: 6202/15.875 — d = 15,875 мм (5/8 дюйма).
• Вставные (Y-) подшипники корпусных узлов выпускаются по ISO 9628, размерная серия 2. У SKF коды 04–10 соответствуют валам 20–50 мм. Для дюймовых валов после основного обозначения через дефис ставятся три цифры: первая — целые дюймы, две следующие — шестнадцатые доли дюйма. Пример: 204-012 — 3/4 дюйма (19,050 мм).

Размеры типовых подшипников по каталогу SKF

Одинаковые размеры не означают взаимозаменяемость. У шарикового 6208 и цилиндрического роликового NU 208 ECP размеры совпадают — 40×80×18 мм, но это подшипники разного типа, с разной грузоподъёмностью и разной схемой осевой фиксации. Поэтому для подбора по размерам нужны не только d×D×B, но и тип, уплотнения, зазор и, если возможно, фото маркировки. Для корпусного узла UCP 208 SKF указывает диаметр вала 40 мм и высоту центра 49,2 мм — по этим размерам проверяется совпадение с посадочным местом на раме.

Бренды-производители подшипников и премиум-серии

• SKF (Швеция, каталог SKF) — премиум-серии: SKF Explorer (класс исполнения SKF с повышенной расчётной грузоподъёмностью), Energy Efficient E2 (по данным SKF, момент трения ниже на 30% и более по сравнению с аналогичным подшипником SKF), Solid Oil (полимерная смазка для запылённых условий). Корпусные узлы SKF SY / SYNT / SNL, конические подшипники дюймовых серий, стандарты ISO/DIN.
• FAG / Schaeffler (Германия, каталог FAG) — премиум-серия X-life — исполнение Schaeffler с повышенной работоспособностью. Суффикс C3 в обозначении означает увеличенный радиальный зазор, а не принадлежность к X-life. Разъёмные корпуса FAG SNV (размеры по ISO 113) — для сферических роликовых и самоустанавливающихся шариковых подшипников; это не аналог корпусных узлов UC с Y-подшипником. Стандартный класс — доступный ценовой сегмент для узлов со средней загрузкой; X-life — для интенсивной работы в комбайнах, кормоуборочных и роторных прессах.
• INA (Германия, входит в Schaeffler) — специализация на игольчатых, тонкосечных и линейных подшипниках. Премиум-исполнение INA X-life. Позиции с артикулами — в каталоге INA.
• Timken (США) — конические роликовые подшипники метрических и дюймовых серий, каталог Timken.
• NSK (Япония, каталог NSK).
• NTN (Япония, каталог NTN).
• KOYO / JTEKT (Япония, каталог KOYO).
• NACHI (Япония) — специальные исполнения, инструментальные подшипники.
• URB (Румыния), ZKL (Чехия), CX (Польша) — экономичные аналоги европейского происхождения.

Премиум-серии подшипников — когда переплачивать за ресурс

Стандартный класс подшипника (без суффикса серии) — оптимальный выбор для узлов со средней загрузкой и штатным сроком службы. Для критичных узлов сельхозтехники с высокими нагрузками, вибрацией, запылённостью и температурой производители выпускают премиум-серии — с улучшенной сталью, геометрией дорожек, покрытиями и смазкой. Выигрыш по ресурсу зависит от нагрузки, смазки и чистоты узла; расчёт ведётся по методике ISO 281 с поправочными коэффициентами производителя.

• SKF Explorer — класс исполнения SKF с повышенной расчётной грузоподъёмностью. Применяется в тяжелонагруженных узлах: редукторы колёсных мостов, ступицы, силовые узлы.
• SKF Energy Efficient (E2) — экономия энергии на непрерывно вращающихся узлах (шнеки, транспортёры, вентиляторы). По данным SKF, момент трения ниже на 30% и более по сравнению с аналогичным подшипником SKF.
• SKF Solid Oil — заполнение полимерной смазкой на весь ресурс, оптимально для запылённых условий пресс-подборщиков и картофелеуборочных.
• FAG X-life — исполнение Schaeffler с повышенной работоспособностью. Применение: тяжелонагруженные узлы уборочной техники; конкретный подшипник подбирается по каталожному номеру узла.
• INA X-life — игольчатые и тонкосечные с увеличенным ресурсом. Карданные валы, качающиеся рычаги, промежуточные валы КПП.
• NSK HPS (High Performance Standard) — исполнение NSK с повышенной грузоподъёмностью и ресурсом, в том числе для цилиндрических и сферических роликоподшипников. Применение: тяжелонагруженные узлы, редукторы, мосты.
• NTN ULTAGE — серия NTN с увеличенным ресурсом, повышенной грузоподъёмностью и допустимой частотой вращения, в том числе сферические роликоподшипники типов EA и EM.
• KOYO EXSEV — специальные исполнения для экстремальных условий (высокие температуры, вакуум, коррозионные среды).

Практическая рекомендация AgroCat: для критичных узлов колёсной техники и уборочных агрегатов (мосты, ступицы, привод молотилки, наклонная камера, роторы) — премиум-серии оправданы полностью. Для вспомогательных узлов (вентиляторы, промежуточные валы, транспортёры) — стандартный класс SKF, FAG, KOYO, NSK, NTN сохраняет заявленный ресурс при разумной цене.

Маркировки подшипников — что означают суффиксы

Полное обозначение подшипника содержит базовую серию и суффиксы, определяющие исполнение, зазор, класс точности, уплотнения и материал. Понимание маркировки ускоряет подбор и исключает ошибки.

• 2RS / RS — резиновые контактные уплотнения с двух сторон (2RS) или с одной (RS); у SKF — 2RS1 и 2RSH (контактное уплотнение из NBR). Защита от загрязнения и удержание смазки. Массово применяются в узлах сельхозтехники.
• 2Z / Z — стальные бесконтактные защитные шайбы. Ниже потери на трение, но меньше защита от пыли.
• RZ / 2RZ — у SKF бесконтактное уплотнение из NBR с одной или двух сторон. У других производителей уплотнения обозначаются собственными суффиксами (например, LLU, LLB у NTN), соответствие проверяется по каталогу.
• C0 / CN — стандартный внутренний зазор. Применяется в большинстве узлов при штатной посадке.
• C3 — радиальный внутренний зазор больше нормального (CN). Применяется в узлах с термическим расширением вала или высокими рабочими температурами (электродвигатели, ступицы после нагрузок). Массовый выбор для сельхозтехники.
• C4 / C5 — сильно увеличенный зазор для высокотемпературных или тугопосадочных узлов.
• P0 / P6 / P5 / P4 / P2 — классы точности по ISO 492 / DIN 620. P0 — стандарт (для сельхозтехники), P6 и выше — прецизионные для шпинделей и станков.
• Z1 / Z2 / Z3 / Z4 — классы шума (важно для приводов кондиционеров и электродвигателей).
• UC / UCP / UCF / UCFL / UCFC / UCT / UCPX — корпусные подшипниковые узлы: UC — подшипник со стопорным винтом, UCP — с корпусом на болтах (pillow block), UCF — квадратный фланец (flange square), UCFL — овальный фланец, UCFC — круглый фланец, UCT — натяжной. Ключевые узлы транспортёров, элеваторов, шнеков зерновых и картофелеуборочных.
• LM, HM, H, JHM, JLM — дюймовые серии конических подшипников (Timken-стандарт), совместимые с SKF, FAG, KOYO по посадочным размерам.

Пример полной маркировки: 6205-2RS/C3 — шариковый радиальный подшипник серии 6205 (внутренний диаметр 25 мм), с резиновыми уплотнениями с двух сторон, класс зазора C3. 32210 J2/Q — конический роликовый подшипник SKF 50×90×24,75 мм; J2/Q — суффиксы исполнения SKF. UCF208 — корпусной узел с квадратным фланцем, подшипник серии 208 (внутренний диаметр 40 мм).

Подбор подшипников по технике и узлам

AgroCat подбирает подшипники под конкретную модель техники и узел. Ниже — типовые применения по флагманским брендам.

• John Deere — тракторы серий 6R/7R/8R/9R (ступицы, мосты, ВОМ, коробки IVT/AutoPowr), комбайны S/T/W (соломотряс, режущий аппарат, наклонная камера, вентилятор очистки), кормоуборочные 8000/9000 (измельчитель, ускоритель).
• Claas — комбайны Lexion 8000/7000/6000, Tucano 400/500 (барабан, соломотряс, роторные сепараторы), тракторы Arion/Axion/Xerion (мосты, редукторы), кормоуборочные Jaguar 900/800.
• AGCO (Fendt, Massey Ferguson, Valtra) — тракторы Fendt 700/800/900/1000 Vario (Vario-трансмиссия), MF 6700/7700/8700 S, Valtra N/T/S, комбайны IDEAL.
• Deutz-Fahr, Manitou, JCB — тракторы, телескопические погрузчики, мосты и редукторы ходовой части.
• CNH — Case IH Axial-Flow 250/150, Magnum, Puma и New Holland CR/CX, T7/T8/T9 (роторный барабан, ротор молотилки, соломоизмельчитель).
• KUHN, Amazone, LEMKEN, PÖTTINGER, Krone, GRIMME, Väderstad, Horsch — прицепная техника: ступицы, редукторы, роторы косилок, ворошилок, валкообразователей, транспортёров. Также Kverneland и MASCHIO Gaspardo. Подшипники жаток — на страницах «Жатки для зерноуборочных комбайнов» и «Жатки Krone».

Применяемость подшипников по узлам

Какие типы подшипников стоят в типовых узлах сельхозтехники и что указать в запросе, чтобы подбор был однозначным.

Как подобрать подшипник

1. Каталожный (OEM) номер из сервисной книжки или маркировки старого подшипника. Самый быстрый способ.
2. Кросс-номер SKF/FAG/Timken/INA/NSK/NTN/KOYO — маркировка на кольце подшипника или упаковке. Подбираем прямое соответствие по кросс-таблицам.
3. Размеры d×D×B (внутренний диаметр × наружный диаметр × ширина), плюс тип (радиальный/упорный, шариковый/роликовый). Обязательно указать наличие уплотнений (2RS, 2Z), класс точности, зазор (C0, C3, C4). Как определить размеры по обозначению — в разделе «Подбор по размерам».
4. Модель техники, серия, год выпуска и узел — например, «John Deere 8R 410, 2022 г. в., ступица переднего моста», «Claas Lexion 8700, барабан молотилки, левая сторона».
5. Фото шильдика или самого подшипника — при затёртой маркировке достаточно фото и приблизительных размеров.

Запрос на подбор — через контакты или форму на страницах каталога.

Смежные группы для планового ТО

Подшипники редко меняются в одиночку — рекомендуем оформлять комплектом со смежными расходниками:

• Трансмиссии и мосты и редукторы — при замене подшипников редуктора часто обновляют манжеты, шестерни, синхронизаторы.
• Двигатели — при замене шатунных и коренных подшипников — сопутствующие ремкомплекты.
• Приводные ремни — замена натяжных роликов часто идёт с новым ремнём.
• Фильтры — плановое ТО двигателя, гидросистемы, трансмиссии.
• Уплотнения, манжеты, стопорные кольца — комплектом при замене подшипника ступицы или редуктора.
• Масла и технические жидкости — трансмиссионные масла для редукторов и мостов после замены подшипников.

Коммерческие условия и логистика

• Наличие — типовые подшипники SKF, FAG, Timken, INA, NSK популярных серий (6000, 6200, 6300, 30000, 32000, UCP), в том числе с зазором C3, часто есть на складе в Санкт-Петербурге; наличие подтверждается в коммерческом предложении.
• Под заказ — редкие исполнения и специализированные подшипники (класс точности выше P0, зазор C4/C5, высокотемпературные, с керамическими шариками) — срок поставки подтверждается в КП.
• Минимальная партия — согласуется в КП.
• Юрлицам и КФХ — безналичный расчёт, условия оплаты — по договору, полный пакет документов.
• Регионы доставки — вся территория Российской Федерации и Республика Казахстан. Транспортные компании: ПЭК, Деловые Линии, Байкал-Сервис, СДЭК.

Частые вопросы

Оформление заказа и контакты

Для подбора и заказа подшипников напишите на info@agrocat.ru или buyer@agrocat.ru, звоните 8 (800) 200-22-86 (федеральный, бесплатно) или 8 (812) 409-31-23 (СПб). Приложите каталожный номер (например, 6205-2RS/C3, 32210 J2/Q, UCF208), кросс-номер бренда SKF/FAG/Timken/NSK/NTN/KOYO, размеры d×D×B при затёртой маркировке, модель и год выпуска техники, узел применения (ступица / мост / молотилка / соломотряс / транспортёр / шнек). Для критичных узлов рекомендуем премиум-серии SKF Explorer, FAG X-life, NSK HPS, NTN ULTAGE, Timken WearPro. Все контакты — agrocat.ru/contacts/.
