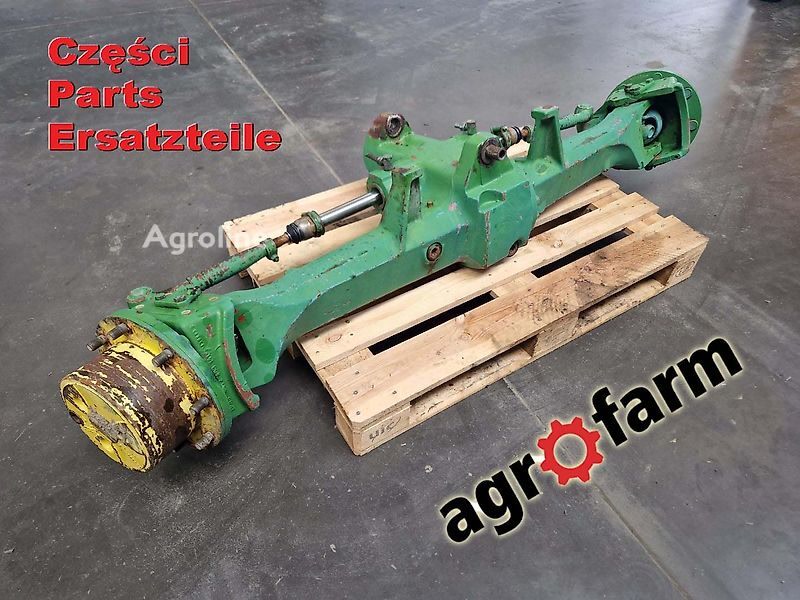

Мосты ZF для тракторов — запчасти APL-серии и TL-Drive
ZF Friedrichshafen AG производит тракторные ведущие мосты серии APL (Axle Planetary Line) с встроенными планетарными редукторами в ступицах колёс. Мосты APL-серии устанавливаются на широкий диапазон тракторов европейского и американского производства мощностью от 80 до 300 л.с. Компания разработала также систему TL-Drive — постоянный полный привод с автоматически компенсируемой разностью скоростей между осями при повороте. AgroCat поставляет оригинальные запасные части для мостов ZF APL-серии и систем TL-Drive.
История и наследие
APL-серия формировалась итерационно на протяжении нескольких десятилетий: каждое поколение добавляло новые типоразмеры и увеличивало допустимую осевую нагрузку. Планетарный редуктор в ступице позволяет снизить крутящий момент на полуоси при сохранении высокого суммарного передаточного числа — это особенно важно для тракторов мощностью выше 150 л.с. Каталог APL охватывает типоразмеры от APL 330 (лёгкие машины) до APL 2055 (тракторы тяжёлого класса).
TL-Drive исключает циркуляцию момента при постоянном переднем приводе в повороте, повышая тяговые качества трактора без вмешательства оператора. Данная система нашла применение на ряде тракторов Fendt с постоянным полным приводом.
Продуктовый ряд — серии мостов ZF

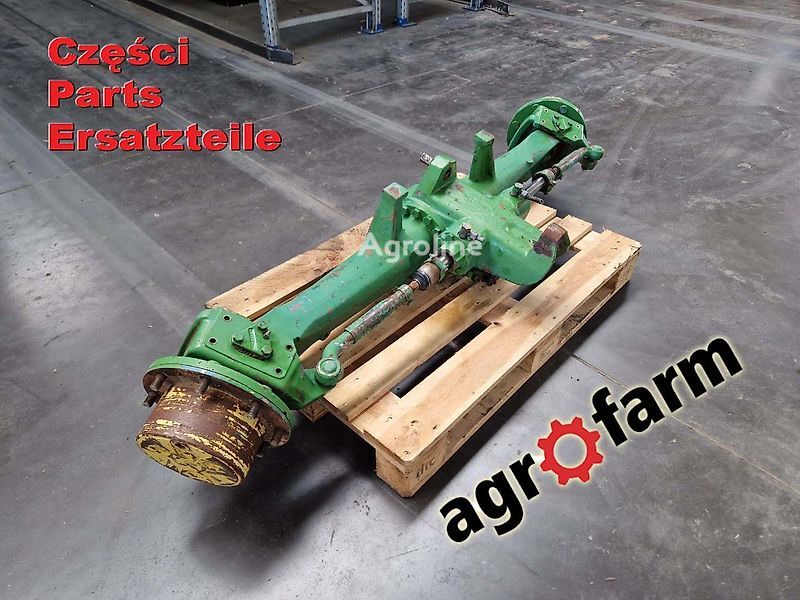

- APL 330 / APL 335 (лёгкая серия, 80–120 л.с.) — передние управляемые ведущие мосты с планетарными редукторами в ступицах. Применяются в Fendt 300 Vario, Massey Ferguson 5700S. Запчасти: сателлиты, корончатые и солнечные шестерни, подшипники ступиц, наружные и внутренние ШРУСы, уплотнения балки.
- APL 345 / APL 350 (средняя серия, 120–200 л.с.) — наиболее распространённая серия. Применяется в John Deere 6M/6R, Fendt 500/700 Vario, Massey Ferguson 7700S, Claas Arion 500/600, AGCO MT. Запчасти: сателлиты и водила планетарного ряда, подшипники поворотного кулака, комплекты уплотнений, крышки ступиц.
- APL 1351 / APL 2055 (тяжёлая серия, 200–300 л.с.) — усиленные мосты для John Deere 7R/8R, Fendt 900 Vario, Massey Ferguson 8700S. Запчасти: усиленные ШРУСы, подшипники крупного типоразмера, уплотнения поворотного узла.
- TL-Drive — компоненты постоянного полного привода. Запчасти: муфты, шлицевые валы, уплотнения привода переднего моста.
- Расходные позиции — масло ZF TE-ML 05C, полные комплекты уплотнений по типоразмеру APL, подшипники ступичного узла, ремонтные комплекты поворотного кулака.
Применение в спецтехнике
Тракторы John Deere 6130M и 6155R оснащены мостами APL 345 и APL 350. Fendt 724 Vario применяет APL 350, Massey Ferguson 8740S — APL 1351. Claas Arion 660 и Axion 850 оснащены APL-мостами с широкой колеёй. В России данные мосты широко представлены в зерносеющих хозяйствах Краснодарского края.
Преимущества для парка техники
- Оригинальные ШРУСы ZF рассчитаны на работу при полном угле поворота с максимальным моментом — нестандартные аналоги не обеспечивают расчётного ресурса при интенсивных поворотах.
- Подбор по типоразмеру APL и году выпуска трактора точно определяет исполнение ШРУСа (шлицевое соединение, рабочий угол) без ошибки применимости.
- Полные ремонтные комплекты для планетарных ступиц APL 345/350 — наиболее распространённых серий в российском парке — имеются в складском наличии.
- Консультации по допустимым нагрузкам, маслам ZF TE-ML 05C и срокам замены масла в мостах.
- B2B-условия поставки для дилеров John Deere, Fendt и независимых сервисных центров.
Часто задаваемые вопросы
Q: Как определить типоразмер моста ZF APL?
A: Шильдик с типоразмером (например, APL 345) и серийным номером расположен на корпусе моста. Типоразмер также указан в технической документации трактора.
Q: Можно ли заменить ШРУС в полевых условиях?
A: Замена ШРУСа выполнима при наличии инструмента и оригинального ШРУСа с комплектом уплотнений. Необходимо соблюдать момент затяжки гаек редуктора согласно сервисной документации ZF.
Q: Какова периодичность замены масла в мостах APL?
A: Стандартный интервал — 500–1000 моточасов согласно руководству по техническому обслуживанию трактора. Применяется масло по спецификации ZF TE-ML 05C.
Q: Поставляются ли ШРУСы ZF для мостов с широкой колеёй?
A: Да, для ряда типоразмеров APL доступны ШРУСы в исполнении для широкой колеи. Применимость уточняется по серийному номеру агрегата и конфигурации трактора.
