Топливная аппаратура Denso HP Common Rail для спецтехники
Denso Corporation — японский концерн, основанный в 1949 году в Карии (префектура Айти) как дочернее предприятие Toyota Motor Corporation. Denso является одним из крупнейших мировых производителей компонентов для автомобилей и спецтехники. В сегменте топливных систем Denso разработала и производит системы Common Rail под торговым обозначением HP (High Pressure): насосы серий HP0, HP2, HP3, HP4, HP5, форсунки G3S и G4S. Рабочее давление системы Denso достигает 250 МПа — одного из наиболее высоких показателей в отрасли. AgroCat поставляет оригинальную топливную аппаратуру Denso для двигателей Komatsu, Kubota, Yanmar, Hino и ряда других производителей спецтехники.
История и наследие
Denso начала разработки в области дизельной топливной аппаратуры в 1970-х годах — прежде всего для нужд Toyota и смежных производителей японского автомобильного кластера. В 1996–1998 годах, практически одновременно с Bosch, Denso представила собственную систему Common Rail — под обозначением ECD (Electronic Controlled Diesel). Независимость разработки привела к ряду конструктивных решений, отличающихся от европейского подхода: иная конструкция форсунки (гидравлически управляемая игла с обратной связью по давлению), более компактные насосные секции, оригинальная архитектура ЭБУ (ECU) — внутренняя разработка Denso.
Отличительной чертой японской школы Common Rail является акцент на сверхвысоком давлении при минимальных габаритах и массе насоса. Серия HP5 обеспечивает давление впрыска до 250 МПа (2500 бар) при компактности, недостижимой для европейских аналогов аналогичного поколения. Форсунки серии G3S и G4S реализуют прецизионное дозирование с точностью на уровне единиц миллиграммов за впрыск, что критично для малоцилиндровых двигателей строительной и сельскохозяйственной техники малой мощности (Kubota, Yanmar).
Denso остаётся основным поставщиком Common Rail для японского кластера производителей спецтехники. Toyota Industries (вилочные погрузчики), Komatsu, Kubota, Yanmar, Hino (грузовики) и Mitsubishi Fuso — все используют системы Denso HP в качестве OEM-поставки. В Европе аппаратура Denso устанавливается на ряд двигателей Toyota/Hino, применяемых в специальных машинах и транспортных средствах промышленного назначения.
Продуктовый ряд
- Насос Denso HP0 — ранняя версия Common Rail, применявшаяся в двигателях Toyota 1KD-FTV и ряде конфигураций Hino. Давление до 135 МПа. Запчасти: нагнетательные клапаны, плунжерные пары, уплотнительные комплекты.
- Насос Denso HP2 — двухсекционный радиально-плунжерный насос, давление до 160 МПа. Применяется в двигателях Komatsu SAA4D107E и Kubota V3 ранних серий. Запчасти: нагнетательные клапаны, плунжерные пары, регулятор SCV.

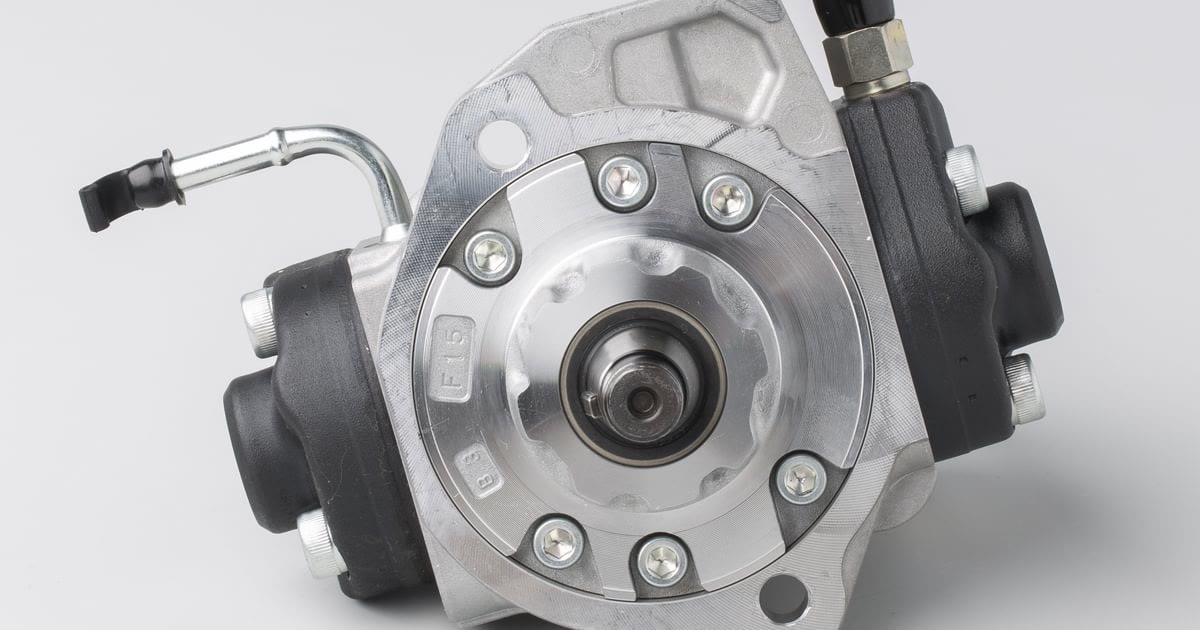

- Насос Denso HP3 — трёхсекционный насос, давление до 180 МПа. Один из наиболее распространённых в парке спецтехники: Komatsu PC200–8 (SAA6D107E), Kubota V3800 Tier 4, Yanmar 4TNV98 / 6HYA. Запчасти: плунжерные пары, регулятор SCV, уплотнения вала, крышки.

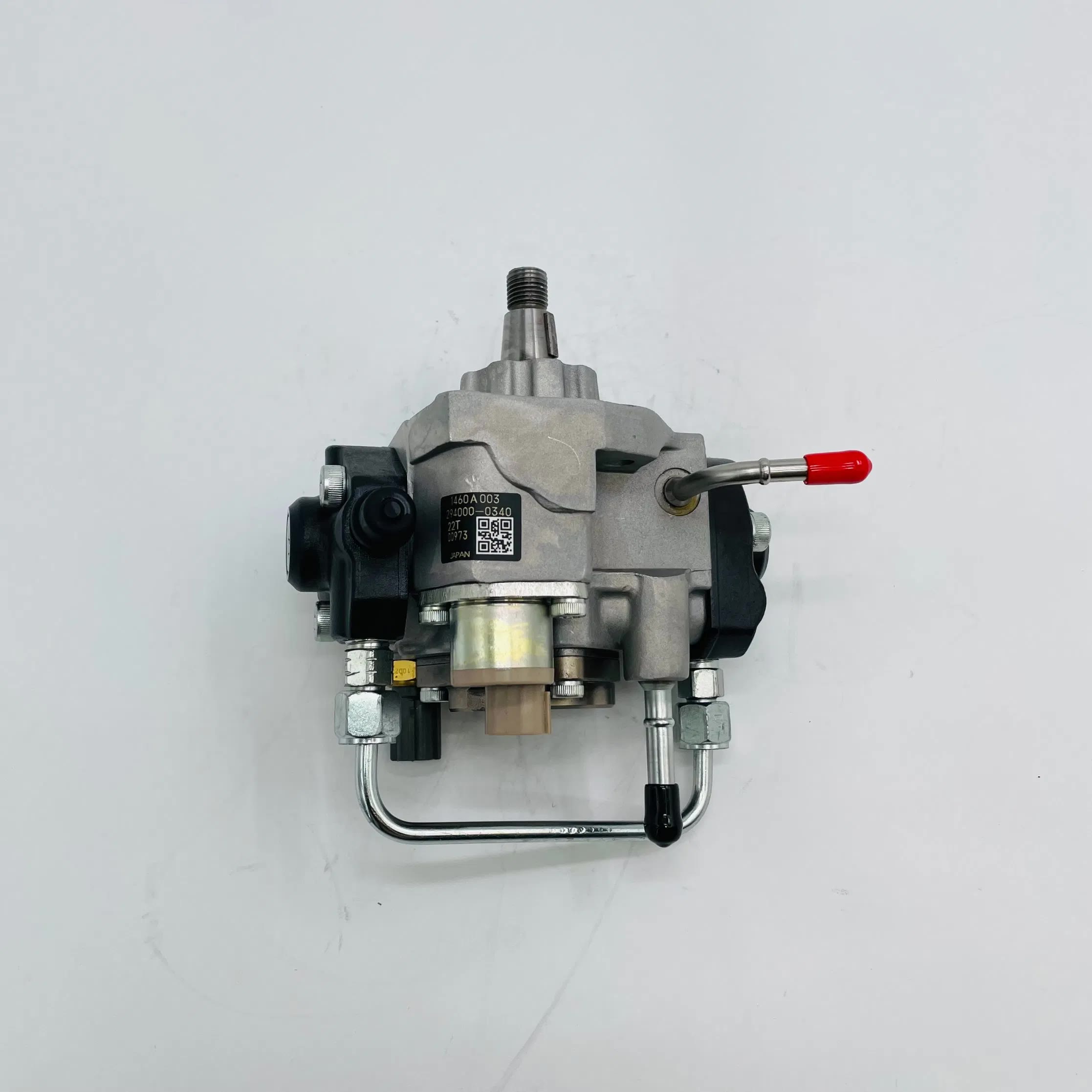

- Насос Denso HP4 — четырёхсекционный насос, давление до 200 МПа, для более мощных двигателей. Применяется в Komatsu SAA6D140E, Hino J08E, ряде двигателей Toyota для спецтехники. Запчасти: аналогичны HP3, дополнительно — обратные клапаны напорных секций.
- Насос Denso HP5 — новейшее поколение, давление до 250 МПа. Компактная двух- или трёхсекционная конструкция с улучшенной смазкой. Применяется в двигателях Stage V / Tier 4 Final: Komatsu SAA4D107E-2 Stage V, Kubota V5009 Tier 4. Запчасти: прецизионные плунжерные пары, регуляторы VCC.
- Форсунки Denso G3S — электромагнитные форсунки с прямым управлением иглой, давление до 180 МПа. Применяются с насосами HP2/HP3. Артикул идентифицируется по сериям 23670-XXXXX и 295050-XXXX. Запчасти: распылители, уплотнительные шайбы, управляющие клапаны; требуют прошивки калибровочного кода в ЭБУ.
- Форсунки Denso G4S — новейшее поколение, давление до 250 МПа, для насосов HP4/HP5. Прецизионная конструкция с уменьшенным гидравлическим перекрытием, адаптирована для многократного впрыска. Запчасти: распылители, управляющие клапаны, уплотнения высокого давления.
- Рейлы и регуляторы Denso — аккумуляторные рейлы для 4- и 6-цилиндровых конфигураций, датчики давления серий 499000 и 295050, регуляторы давления рейла (SCV). Подбор строго по артикулу двигателя.
Применение в спецтехнике
Экскаваторы Komatsu PC200-8 и PC210-8 с двигателями SAA6D107E-1 используют насосы Denso HP3 и форсунки G3S. Тяжёлые экскаваторы Komatsu PC490 и PC800 с двигателями SAA6D140E оснащены насосами HP4. Тракторы и компактная строительная техника Kubota (серии M7, M8, SVL75) с двигателями V3800/V5009 применяют HP3/HP5 и форсунки G3S/G4S. Вилочные погрузчики Toyota серий 8FD и 8FBE на бензиновых и газовых базах с дизельными модификациями — система Denso HP на двигателях 1DZ-III / Toyota 3.0D. Дорожные катки Bomag и асфальтоукладчики Vogele с двигателями Hino J05E/J08E используют насосы HP3 и HP4. Сельскохозяйственная техника Yanmar (трактор YT500/YT600) и агрегаты Iseki с двигателями 4TNV98/6HYA оснащены системой HP3 + G3S.
Преимущества для парка техники
- Сверхвысокое давление системы HP5 (до 250 МПа) обеспечивает лучшее распыление топлива и более низкие выбросы сажи в сравнении с системами давлением 160–180 МПа — актуально для парков, работающих в зонах строгих экологических норм.
- Компактность японских насосов HP снижает нагрузку на привод двигателя и облегчает монтаж в стеснённом моторном отсеке строительных и сельскохозяйственных машин малой мощности.
- ECU собственной разработки Denso обеспечивает полную интеграцию с диагностическими системами Komatsu (KOMTRAX), Kubota и Yanmar — работа с оригинальными форсунками исключает ошибки несовместимости.
- Оригинальные форсунки поставляются с калибровочным кодом (серия C3I/C4I), прошиваемым в ЭБУ — гарантия соответствия нормам двигателя по дымности и расходу топлива.
- B2B-поставки с фиксированными условиями договора для сервисных центров и дилерских предприятий.
Часто задаваемые вопросы
Q: Чем форсунки G3S отличаются от G4S?
A: G3S — форсунка с электромагнитным управлением для систем давлением до 180 МПа, применяется с насосами HP2/HP3. G4S — более новое поколение для давления до 250 МПа, насосы HP4/HP5. Конструкция корпуса и резьба посадочного места у обеих серий стандартны для Denso, но управляющие клапаны и распылители несовместимы между сериями.
Q: Нужно ли прошивать калибровочный код при замене форсунки Denso?
A: Да. Форсунки Denso G3S и G4S требуют программирования кода коррекции впрыска (QR-код или буквенно-цифровой код на корпусе) в ЭБУ. Процедура выполняется диагностическим сканером с поддержкой протокола Denso (TEXA, Jaltest, фирменный Denso DS-21). Без прошивки ЭБУ не компенсирует индивидуальные характеристики форсунки.
Q: Можно ли установить форсунку Denso G3S вместо оригинала Komatsu?
A: Форсунки Komatsu в большинстве случаев производятся Denso и имеют двойную маркировку. Подбор ведётся по артикулу Komatsu с кросс-проверкой на артикул Denso. При совпадении конструктивных параметров замена возможна; необходима прошивка кода коррекции.
Q: Как определить поколение насоса Denso на двигателе Kubota?
A: На корпусе насоса нанесена маркировка производителя: серии 294000-XXXX (HP3), 294050-XXXX (HP4) или 294200-XXXX (HP5). По артикулу специалист уточняет совместимость с конкретной комплектацией двигателя.
