Топливная аппаратура Bosch Common Rail для спецтехники
Robert Bosch GmbH — немецкий технологический концерн, основанный в 1886 году в Штутгарте. Bosch является изобретателем и ведущим мировым поставщиком систем Common Rail для дизельных двигателей коммерческого транспорта и спецтехники. Номенклатура включает форсунки серий CRI и CRIN, насосы высокого давления CP1/CP3/CP4/CP5, аккумуляторные рейлы и регуляторы давления. AgroCat поставляет оригинальную топливную аппаратуру Bosch для двигателей Cummins, Perkins, Deutz, John Deere PowerTech, Iveco FPT, Case IH и New Holland.
История и наследие
Bosch ведёт разработку топливной аппаратуры для дизелей с 1920-х годов, создав рядные ТНВД, ставшие отраслевым стандартом на несколько десятилетий. В 1997 году Bosch совместно с Magneti Marelli и Centro Ricerche Fiat вывела на рынок первую коммерческую систему Common Rail для легковых автомобилей — Alfa Romeo 156 JTD с двигателем GM/Fiat. Уже в начале 2000-х система была адаптирована для мощных дизелей коммерческого транспорта и строительной техники, где рабочее давление потребовалось поднять выше 1600 бар.
Принцип Common Rail от Bosch базируется на разделении функций: насос CP создаёт постоянное давление в рейле независимо от частоты вращения двигателя, а электромагнитные или пьезоэлектрические форсунки CRI/CRIN впрыскивают топливо по команде ЭБУ с точностью до долей миллиграмма. Многократный пилотный впрыск снижает жёсткость сгорания и шум. Сегодня Bosch занимает более 50% мирового рынка форсунок и насосов Common Rail для дизельных двигателей мощностью свыше 50 кВт.
Для спецтехники Bosch поставляет как новые компоненты, так и компоненты восстановительного производства (reman) — в первую очередь насосы CP3. Программа reman сертифицирована по стандартам Bosch Exchange и позволяет снизить стоимость ремонта при сохранении заводской гарантии на узел.
Продуктовый ряд
- Форсунки Bosch CRI 1 / CRI 2 / CRI 3 — электромагнитные форсунки для легкового и лёгкого коммерческого транспорта, давление до 1800 бар. Используются в ряде двигателей JD PowerTech 4045/6068 ранних поколений. Запчасти: распылители, уплотнительные кольца, управляющие клапаны, возвратные пружины.

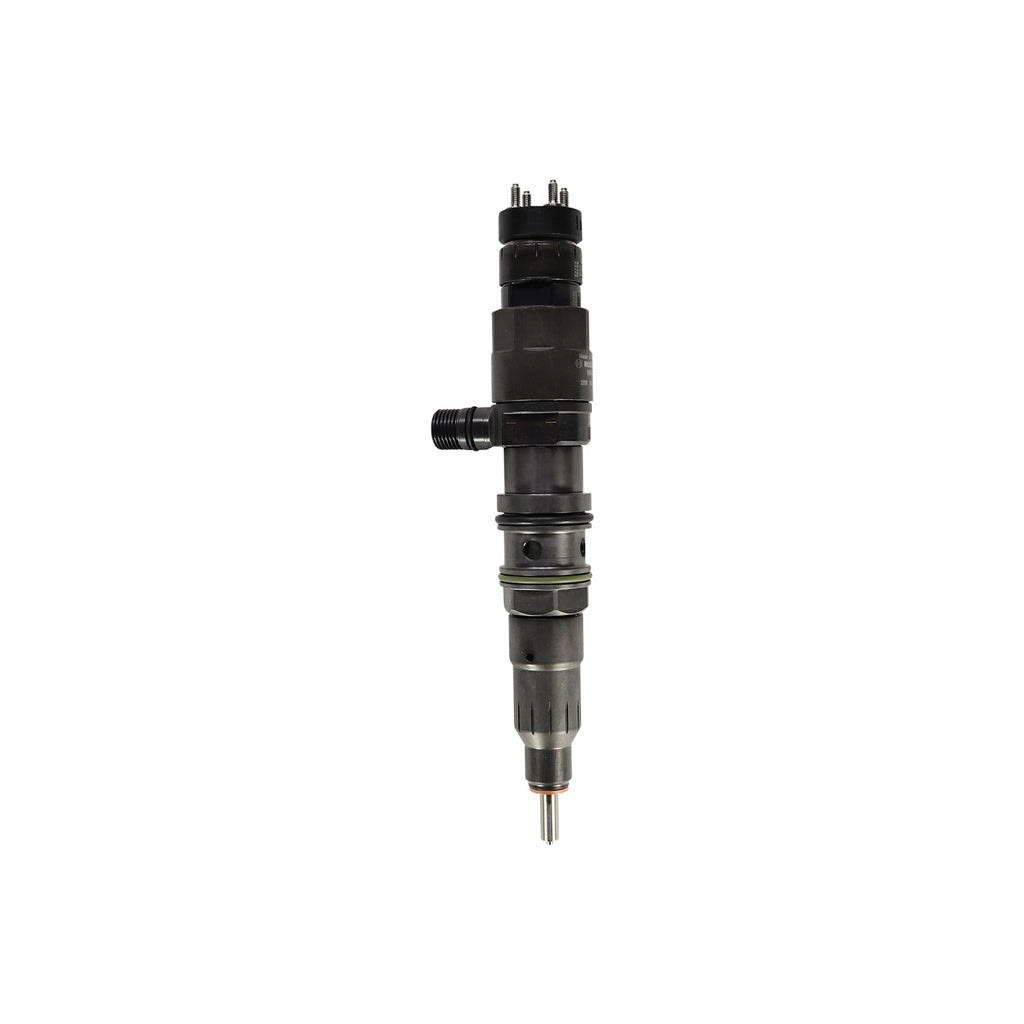

- Форсунки Bosch CRIN 1 / CRIN 2 / CRIN 3 / CRIN 4 — форсунки для двигателей спецтехники и коммерческого транспорта, давление 1600–2500 бар. CRIN2 — для Perkins 1104/1106, Deutz TCD 2012/2013, JCB. CRIN3 — для Cummins QSB 5.9/6.7, John Deere PowerTech PVX/PSX, Iveco NEF/CURSOR. Запчасти: распылители, калибровочные шайбы, управляющие клапаны с кодом IMA.
- Насос Bosch CP1 — радиально-плунжерный насос первого поколения, давление до 1400 бар. Применяется в двигателях среднего поколения Euro 2/3. Запчасти: плунжерные пары, регулятор давления DRV, приводная муфта.
- Насос Bosch CP3 — трёхплунжерный насос, давление до 1600 бар. Широчайшее применение: Cummins QSB, Perkins 1104/1106C, Deutz TCD 2012/2013, ряд двигателей John Deere и Iveco. Доступен в reman-исполнении. Запчасти: плунжерные пары, регулятор давления DRV, приводная шестерня, уплотнения, подшипники.

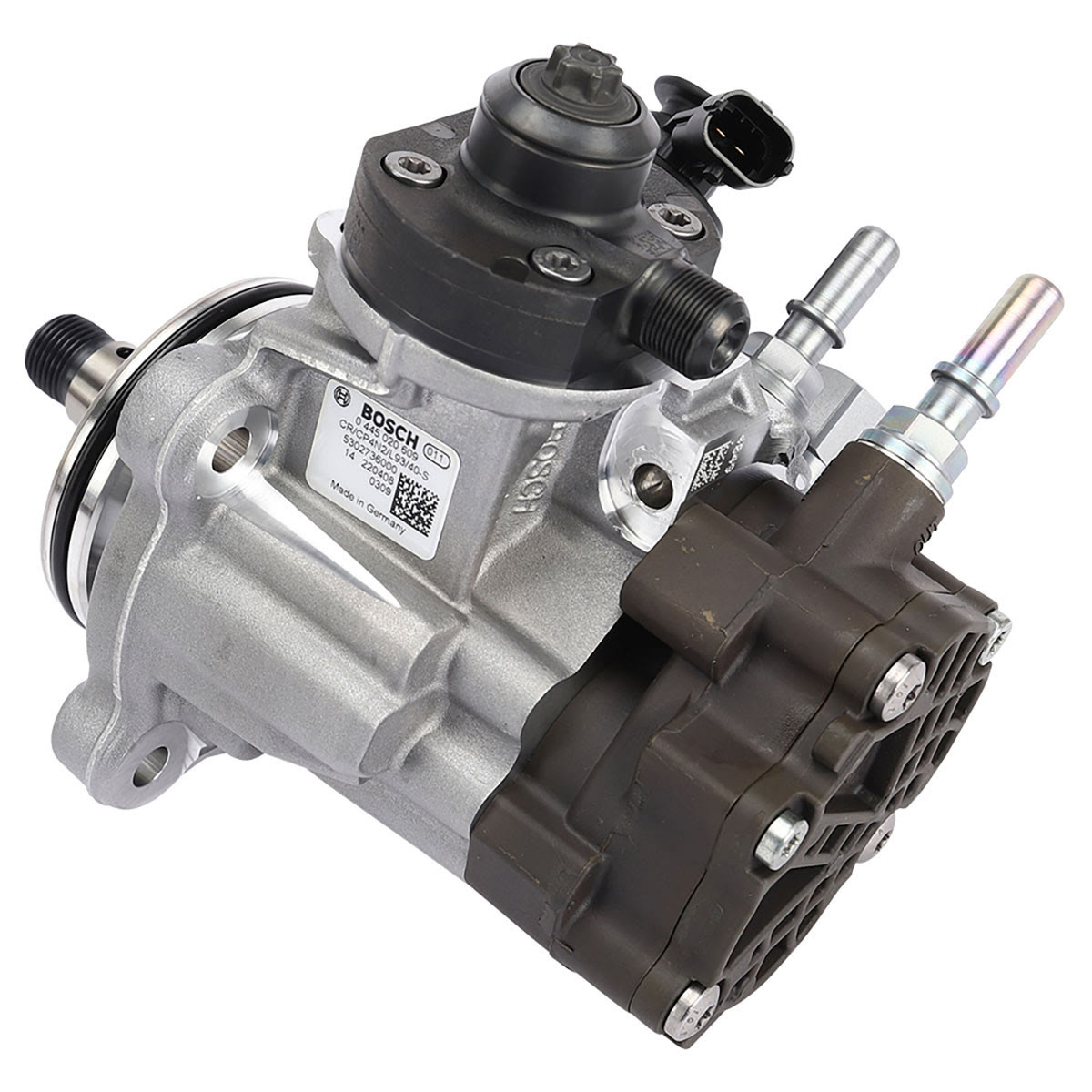

- Насос Bosch CP4 — двухплунжерный насос, давление до 2000 бар, для двигателей Euro 4/5 и Tier 4. Более компактный и лёгкий, чем CP3, но чувствителен к качеству топлива. Применяется в двигателях Iveco FPT Cursor 9/13 Tier 4, Cummins QSB6.7 Tier 4, JD PowerTech Tier 4. Запчасти: плунжерные пары, управляющий клапан VCV, уплотнения.
- Насос Bosch CP5 — новейшее поколение, давление до 2500 бар, для двигателей Stage V / Tier 4 Final. Трёхплунжерная схема, улучшенная смазка, пониженные требования к цетановому числу. Применяется в актуальных двигателях Cummins QSB/QSL Stage V, Bosch-оснащённых версиях JD PowerTech PSS.
- Рейлы (аккумуляторные рампы) Bosch — стальные рейлы высокого давления для двигателей 4-, 6-, 8-цилиндровых конфигураций. Запчасти: датчик давления рампы, регулирующий клапан SCV, заглушки.
- Регуляторы и клапаны — регулятор давления DRV (клапан высокого давления на насосе), SCV (регулятор всасывания), IMV — подбираются по артикулу двигателя.
Применение в спецтехнике
Форсунки Bosch CRIN3 установлены в двигателях Cummins QSB 6.7 в тракторах Case IH Magnum 215–340 и New Holland T8.380–T8.435. Двигатели Perkins 1106D-E70TA в телескопических погрузчиках JCB 541-70 и Manitou MT 1840 используют форсунки CRIN2. Deutz TCD 6.1 и TCD 7.8 в строительной технике Liebherr и Kramer оснащены насосами CP3 и форсунками CRIN3. Тракторы John Deere 6R и 7R с двигателями PowerTech PVX/PSX применяют систему на базе CRIN3/CP3 (до Tier 4) и CRIN4/CP4 (Tier 4). Двигатели Iveco NEF 6.7 и CURSOR 9 в автокранах Liebherr, Grove, Tadano используют CRIN3 и CP3. Комбайны Case IH Axial-Flow 240–250, John Deere S670–S690 с двигателями PowerTech Plus 9.0/13.5 оснащены системами на базе CP4 и CRIN4.
Преимущества для парка техники
- Код IMA (Individual Metering Adaptation) нанесён на каждую форсунку лазерной гравировкой — корректная работа ЭБУ возможна только при прошивке кода. Оригинальная упаковка гарантирует читаемость кода.
- Насосы CP3 доступны в reman-исполнении по программе Bosch Exchange — стоимость ниже нового, но гарантия производителя сохраняется.
- Широкая кросс-совместимость: насосы CP3 и CP4 применяются в двигателях многих производителей, что сокращает номенклатуру склада многомарочного парка.
- Полная техническая документация Bosch (ESI[tronic]) позволяет точно подобрать компонент по артикулу двигателя и году выпуска.
- B2B-поставки с фиксированными условиями договора для сервисных центров и дилерских предприятий.
Часто задаваемые вопросы
Q: Что такое код IMA форсунки Bosch и как его прошить?
A: IMA (Individual Metering Adaptation) — шестизначный код калибровки, уникальный для каждой форсунки. При замене код прошивается в ЭБУ двигателя через диагностический разъём специализированным сканером (Bosch KTS, TEXA, Jaltest). Без прошивки двигатель выдаёт коды ошибок P0261–P0274 и не выходит на полную мощность.
Q: В чём разница между насосами CP3 и CP4?
A: CP3 — трёхплунжерный, давление до 1600 бар, более устойчив к качеству топлива и загрязнениям. CP4 — двухплунжерный, давление до 2000 бар, компактнее, но требователен к смазывающим свойствам дизельного топлива. CP4 применяется в двигателях Tier 4 / Stage IV–V; его разрушение при попадании воды в топливо — известная проблема, требующая промывки всей системы.
Q: Нужна ли промывка системы при замене насоса CP3 или CP4?
A: Да. После разрушения насоса металлические частицы распределяются по рейлу, форсункам и магистралям высокого давления. Необходимы: промывка рейла и трубок, замена всех форсунок (или их дефектовка на стенде), замена топливного фильтра и проверка бака на предмет загрязнений.
Q: Как отличить оригинальную форсунку Bosch от контрафактной?
A: Оригинал поставляется в фирменной упаковке Bosch с голографическим ярлыком и QR-кодом для проверки на сайте anti-counterfeit.bosch.com. Код IMA нанесён чёткой лазерной гравировкой. Контрафактные изделия, как правило, не имеют кода или несут нечитаемую маркировку, что само по себе является признаком несоответствия.
